原理:

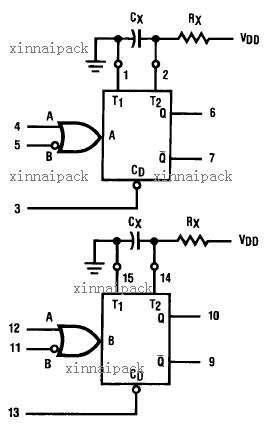

4538是双单稳多谐振荡器;本电路中:脉宽=R1XC1=0。1X47=4。7秒;频率F=0。2HZ;
当输入端为地电平时,内部触发器没有被触发,输出为地电平;
当输入端有1HZ的脉冲时,单稳被触发,由于输入的频率高于本振的频率,内部触发器在复位前连续被触发,输出则始终保持高电位(接近电源
电压);
输入幅度仍需2楼之类的电路提升。。。
---------------
与本电路无关的4538电路性质:
当输入的频率小于本振的频率时,输出则输出方波,其频率=输入频率,脉宽=本振的时间常数T;
例如:当本振为10HZ,输入为1HZ(假如占空比为50%),则输出的频率为1HZ;脉宽为0。1秒,大约是输入脉宽的1/5;
同样:当本振为10HZ,输入为5HZ(假如占空比为50%),则输出的频率为5HZ,脉宽仍为0。1秒,基本和输入波形一样;
